金属缠绕垫片

发布日期:2021-07-06 20:47:30

金属缠绕垫片由V形或W形金属带与非金属带相无重迭,连续缠绕而成,在始末端用点焊方式将金属带固定。
膨胀石墨具有耐高温、耐高压、柔软性及回弹性好等优点,在缠绕垫片系列中,它的使用温度较高。金属缠绕垫片适宜在温度交变的场合使用。
金属缠绕垫片是管道、换热器、塔槽等法兰连接处的静密封元件,金属缠绕垫片使用在石油、化学、电力、造船、钢铁等部门,尤其在高温高压蒸汽,冷热温差交变时使用更为适合。
使用温度:氧化性气体:450℃非氧化性气体:800℃使用压力:420kgf/cm*cm
使用范围:
垫片种类
1、金属缠绕垫片分四种形式:
基本型,用于榫槽式法兰的垫片;
带内环,用于嵌入型凹凸面法兰的垫片;
带外环,用于光滑式平焊法兰的垫片;
带内外环,用于光滑式对焊法兰的垫片。
2、通常使用的材料
A、钢带:304、1Cr18Ni9T(321)、316、316L 等
B、环材:低碳钢、oCr13、oCr18Ni9、304、316、316L等
C、非金属带:柔性石墨、特制石墨、聚四氟乙烯、石棉纸。

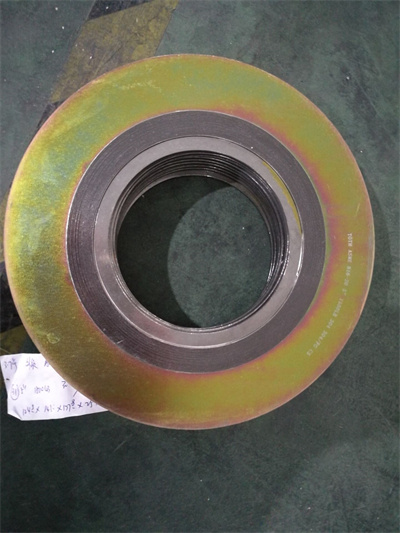

带外环金属缠绕垫片
在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对位和控制垫片压紧力,外环又叫对中环,国外一般采用镀锌或喷塑的碳钢材料或采用管道或法兰相同材

性能特点:由于外环的存在容易对中,因而拆装便捷,并利用外环来控制其压紧度,带外环缠绕垫片压缩性能,回弹性能良好,具有多道密封和一定的自紧功能,对于法兰压紧面的表面缺陷不太敏感,不粘结法兰密封表面,可部分消除压力.温度变化和机械振动的影响;能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下,保持其优良的密封性能。带外环金属缠绕垫片一般用于中低压的平面和凸面法兰中。
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
缠绕垫片结构形式及代号和使用法兰类别:
基本型式 代号适用的法兰密封面厚度(mm)V型基本体/环W型基本体/环基本型A或R型榫槽面、凹凸面、平面和凹槽面3.2;4.54.8;5.5;7.5带内环型B或RIR型榫槽面、凹凸面、平面和凹槽面3.2/24.5/34.8/3.05.5/4.07.5/5.0带定位环型C或CG型平面或凸面带内环及定位环型D或CGI型平面或凸面
材料:
1. 带外环金属缠绕垫片金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带,或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带,表面应光滑.洁净,不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2. 带外环金属缠绕垫片非金属带
A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力



缠绕垫片各种非金属材料主要技术参数:
材料标识代号温度 ℃工作压力适用介质压缩率%回弹率%应力松驰率%膨胀石墨F.G.-220--550250 BAR腐蚀性介质18--30≥17≤18特制石棉带ASB-150--450100 BAR般气密性18--30≥19≤28聚四氟乙烯PTFE-200-- 200100 BAR腐蚀性介质18--30≥15≤13无石棉材料NA-100--350100 BAR一般气密性18--30≥19≤28云 母MICA-150--800100 BAR特高温18--30≥19 陶 瓷CER-200--1090100 BAR***温18--40≥19

下表用于对常用外环及缠绕金属的材质选择:

材料名称缩写标记硬度(HB)温度(°C)碳钢(Carbon steel)CS120-40~+540SUS 304304130~180-195~+550SUS 316L316L130~180-100~+550SUS 321321130~190-195~+760HASTELLOR-B2HASTB215-185~+1090INCONEL-600INC600150-100~+1090MONEL-400MON150-130~+820钛TI215-195~+1090
※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理

缠绕垫片基本体厚度公差:

项目厚度(mm)公差(mm)垫片厚度4.5, 3.2+0.2-0.1环厚度3.0±0.25
